第九章 转移指令的原理

我们8086cpu的转移行为有以下几类：

1
2
3
只修改IP,成为段内转移，比如：jamp ax
同时修改CS和IP时，成为段间转移，比如jmp 1000:0

对于IP的修改范围不同，段内转移又分为：短转移和近转移。

短转移的IP的修改范围为-128～127。

近转移IP的修改范围为-32768～32767。

操作符offset

功能为取得标号的偏移地址，比如下面的程序：

1
2
3
4
assume cs:cosdeg
cosdeg segment
	start:mov ax,offset start相当于mov ax,0，即取得了start的偏移地址
	    s:mov ax,offset s相当于mov ax,3

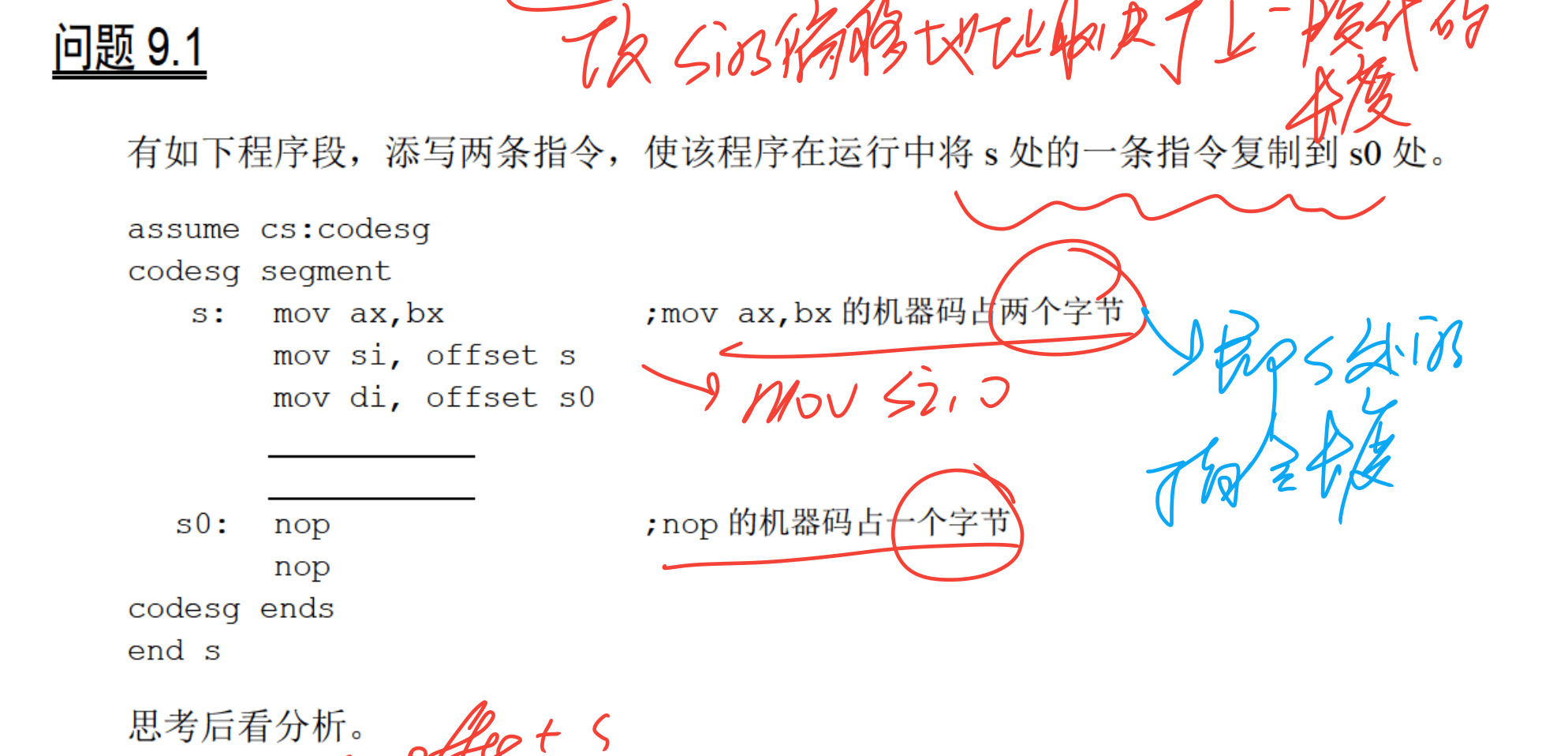

下面看问题

image-20230320154038039

所以只需要添加：

1
2
mov ax,cs:[si]#先将s处的偏移地址放进ax
mov cs:[di],ax#再把s处的偏移地址送入s0处，这也就是我们前面定义si,di的原因，就是为了获取偏移地址便于传参。

jmp指令

给出两种信息：

1
2
转移的目的地址
转移的距离。

依据位移进行转移的jmp指令

比如

1
jmp short 标号#表示短转移，因为对IP修改的范围为-128～127，向后最多越过127个字节。

转移指令结束后，CS:IP应该指向标号处的指令

比如如下程序：

1
2
3
4
5
6
7
8
9
10
assume cs:codesg

codesg segment

	start:mov ax,0
	      jmp short s#也就是直接指向s的地方，跳过了add ax,1
	      add ax,1
	    s:inc ax
codesg ends
end start

我们看一下jmp指令执行的具体过程。举个例子

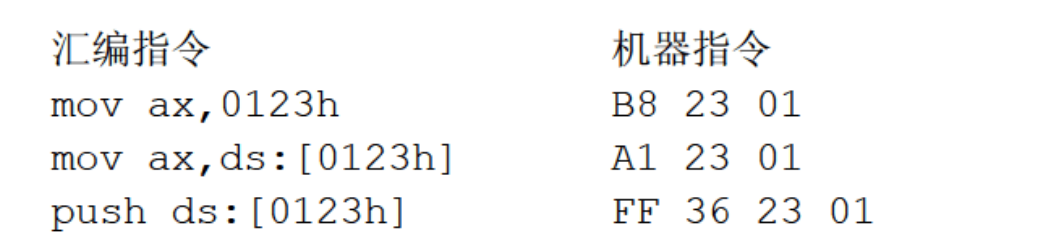

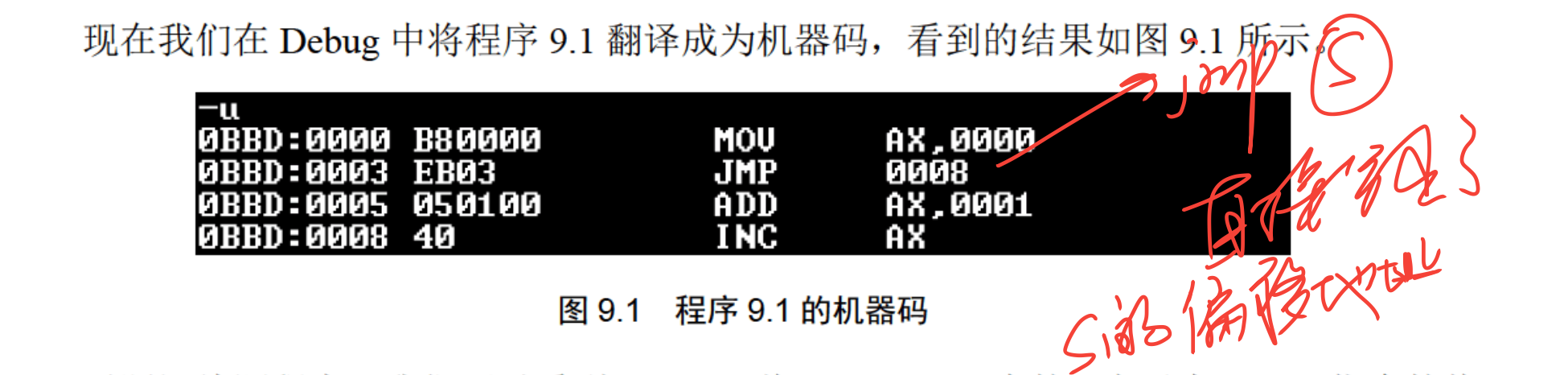

image-20230320211144676

可以看到汇编指令中的立即数(idata)不论是一个数据还是一个内存单元的偏移地址，都会在机器指令中出现。

image-20230320212220750

看来jmp 0008也就表示jmp short s，但是他的机器码却之后EB03，不包含转移的目的地址

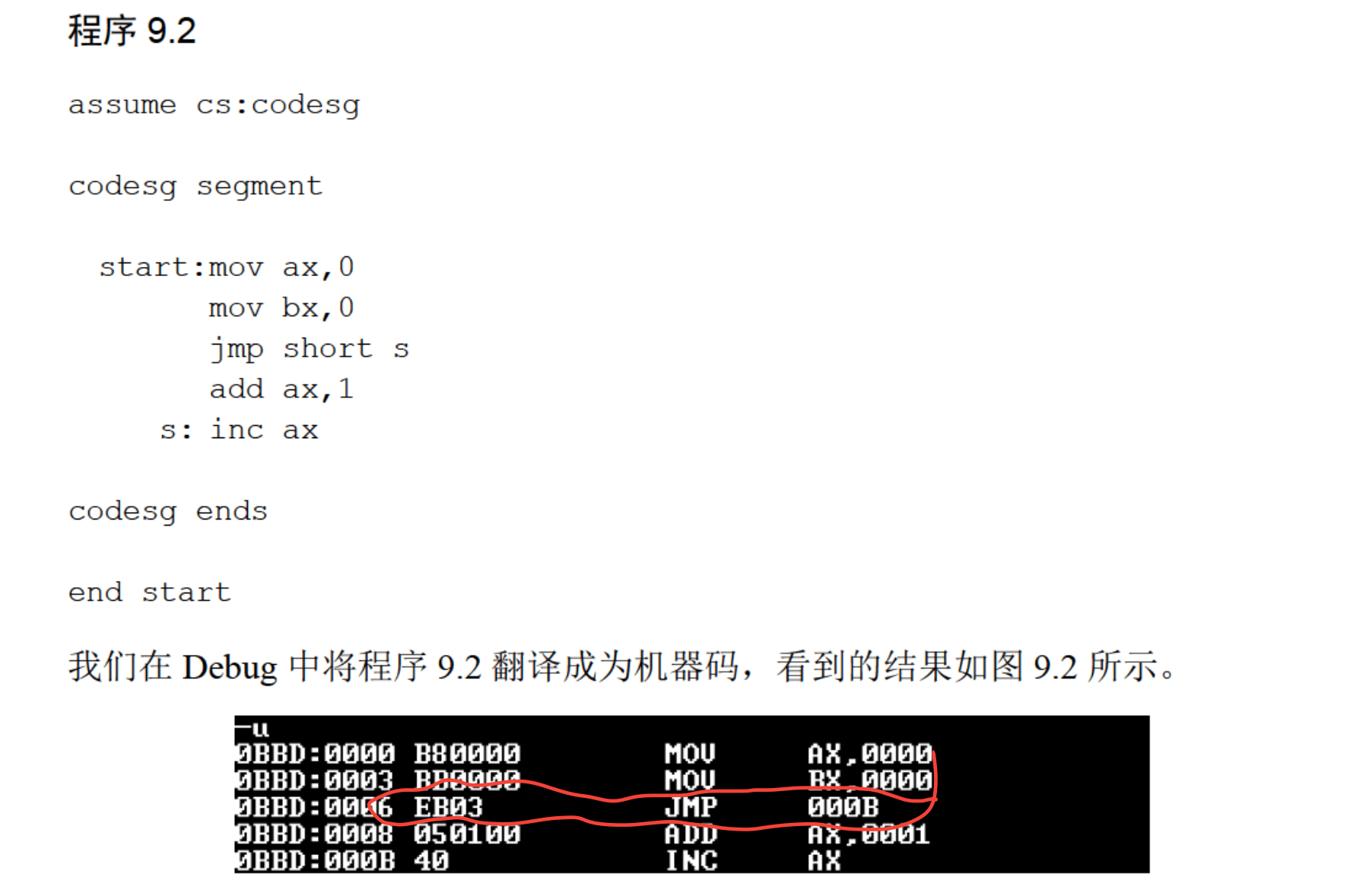

那么我们再来看一个例子

image-20230320212413627

看到本程序的机器码，对于执行jmp竟然也是EB03，说明cpu在执行jmp指令的时候不需要转移的目的地址。

我们可以具体看一下执行过程，就明白为什么了：

1
2
3
4
5
首先(CS)=0BBDH,(IP)=0006H,CS:IP指向EB03
然后读取EB03进入指令缓冲器
(IP)=(IP)+所读取指令的长度(IP)=(IP)+2=0008H,CS:IP指向add ax,1
CPU执行指令缓冲器中的指令EB03
指令EB03执行后(IP)=000BH,CS:IP指向inc ax

其实EB03中告诉了CPU要转移的位移。也就是让IP向后移动3个字节。

而这个位移，是编译器根据汇编指令中的“标号”计算出来的，如图所示

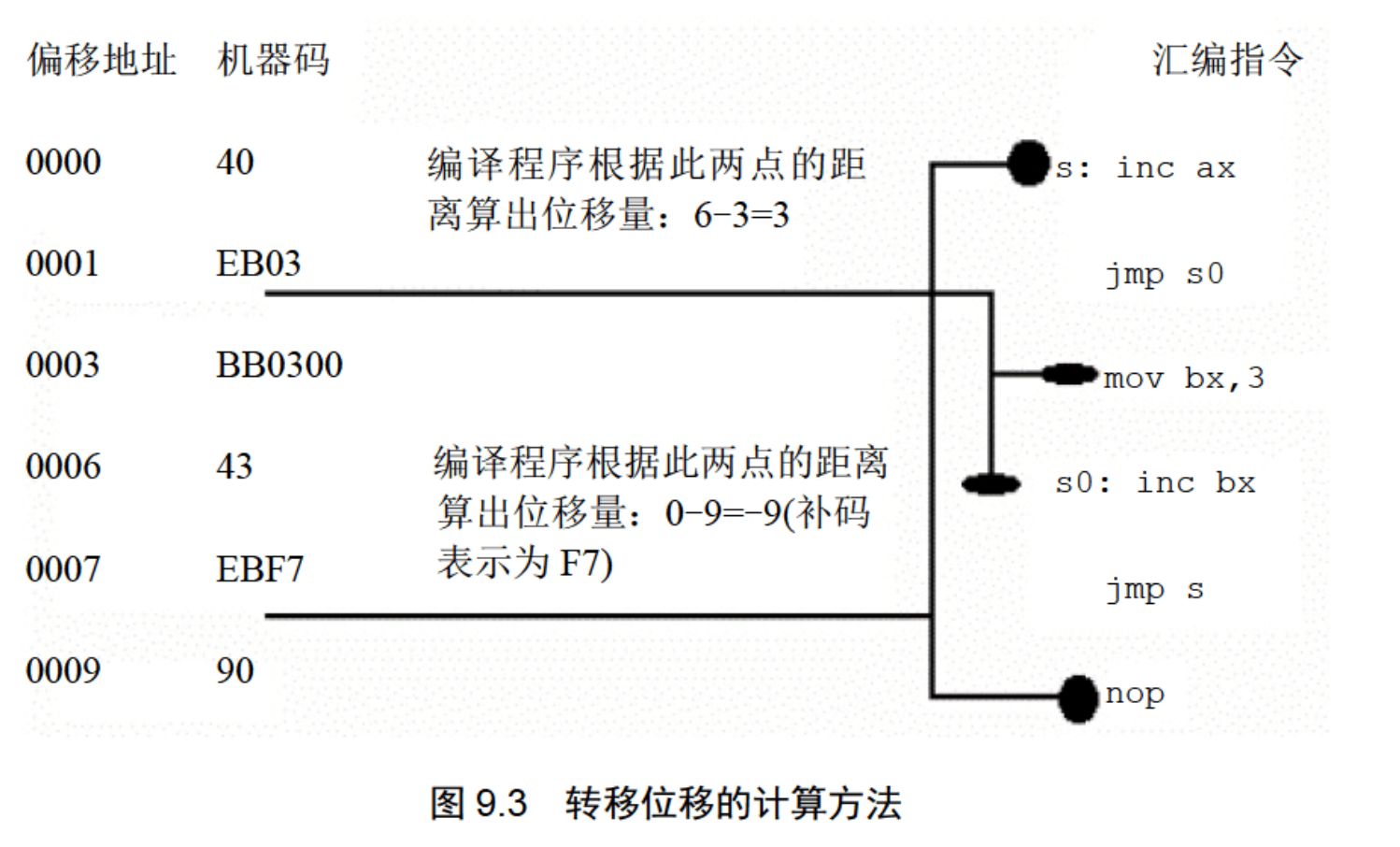

image-20230320213037861

这张图要好好回味，画得十分抽象！我来详细解释一下：也就是我们的CPU在执行指令缓冲期中的EBF7时，这时的cs:ip要提前向下读取，也就是已经指向了0009然而在EBF7处执行的指令是跳转到s也就是让IP指向0000，所以两者之间相差0-9=-9取它的补码也就是F7。

所以说“jmp short 标号”的功能为

1
2
(IP)=(IP)+标号处的地址-jmp指令后的第一个字节的地址。
而位移的范围正好也就是-128～127！（8位位移）

还有一种和jmp short 功能相似的指令：jmp near ptr 标号，其功能为：（IP）=（IP）+16位移

1
2
(IP)=(IP)+标号处的地址-jmp指令后的第一个字节的地址。
而位移的范围正好也就是-32768～32767！（8位位移）

转移的目的地址在指令中的jmp指令

1
jmp far ptr 标号  实现的是段间转移，也就是“远转移”

指明了指令用标号的段地址和偏移地址修改CS和IP。

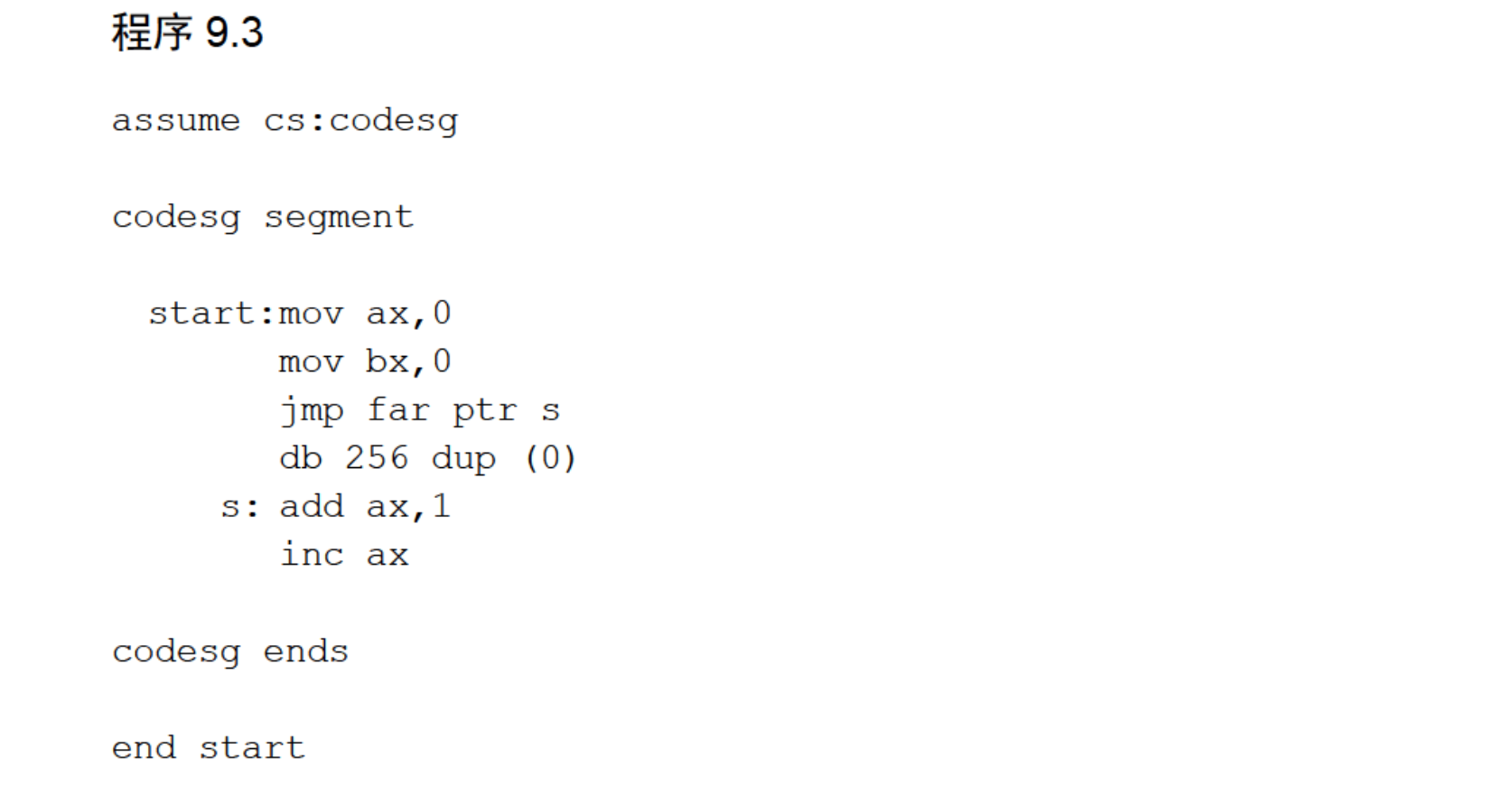

看如下的程序：

image-20230320214127528

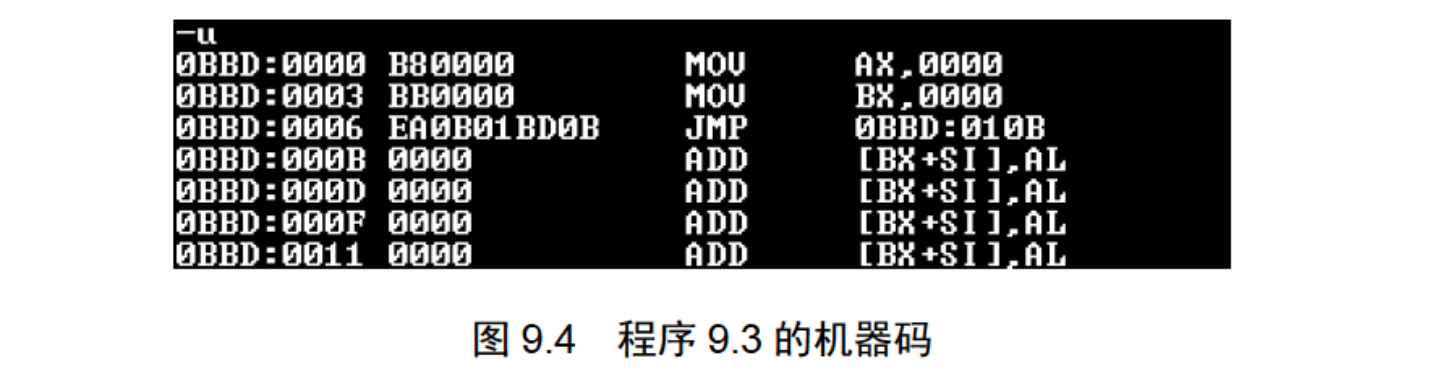

注意，远转移和短转移可就不一样了，这个指令直接读取了目的地址并且直接执行跳转到目的地址，不用位移的形式了。如图所示：

image-20230320215236468

当然后面那一大堆都是定义的dup(0)不用管他。

我们看到jmp far ptr s所对应的机器码

1
EA0B01 BD0B在这里执行的数据也就是0B01 BD0B我们按照高低的顺序读，BD0B也就是新的段地址，而0B01也就是偏移地址。

转移地址在寄存器中的jmp指令

指令：jmp 16位reg

功能：(ip)=(16位reg)

这种指令很好理解，不再多说。

转移指令在内存中的jmp指令

第一种格式

1
2
jmp word ptr 内存单元地址（段内转移）
功能：从内存单元地址处开始 存放一个字，是转移的目的偏移地址。

例如：

1
2
3
4
mov ax,0123h
mov ds:[0],ax
jmp word ptr ds:[0]#显然也就是要跳到0123h的偏移地址处。
执行后(ip)=0123h

或者

1
2
3
4
mov ax,0123h
mov [bx],ax
jmp word ptr [bx]
#执行后(ip)=0123h

第二种格式

1
jmp dword ptr 内存单元地址（段间转移）#这里写了double字也就是两个字，高地址处的字是转移的目的段地址，低地址处的字是转移的偏移地址。

比如下面的程序

1
2
3
4
mov ax,0123h
mov ds:[0],ax
mov word ptr ds:[2],0
jmp dword ptr ds:[0]

执行之后(cs)=0(也就对应了ds:[2]处的一个字被改为0了)，(ip)=0123h。所以cs:ip指向0000:0123h

再看下面的指令

1
2
3
4
mov ax,0123h
mov [bx],ax
mov word ptr [bx+2],0
jmp dword ptr [bx]

也就是[bx]处的两个内存单元被设置为0123h，高地址的两个内存单元被设置为0

执行后结果与上面相同。

我们来看一个例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
assume cs:code

data segment

data ends

code segment
	start:mov ax,data
	      mov ds,ax
	      mov bx,0
	      jmp word ptr [bx+1]
code ends
end start

若要使程序中的jmp指令执行后，cs:ip指向程序的第一条指令，则data段中应该定义哪些数据

我们自习思考，结果应该如下：

1
first_instruction dw offset start

这里的offset start也就是显示出start的偏移地址

所以也就是定义了一个字，正好两个字节，读取为跳转的目的ip，非常巧妙！

再来看下一个程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
assume cs:code

data segment
	dd 12345678h
data ends

code segment

	start:mov ax,data
	      mov ds:ax
        mov bx,0
	      mov [bx],__
	      mov [bx+2],__
	      jmp dword ptr ds:[0]
code ends

ends start

补全程序jmp执行之后cs:ip指向程序第一条指令。

显然要读取ds的前四个字节也就是两个字作为cs:ip，显然先读取的是ip应该设置为offset start，后面两个字节的cs应该设置为直接写cs。

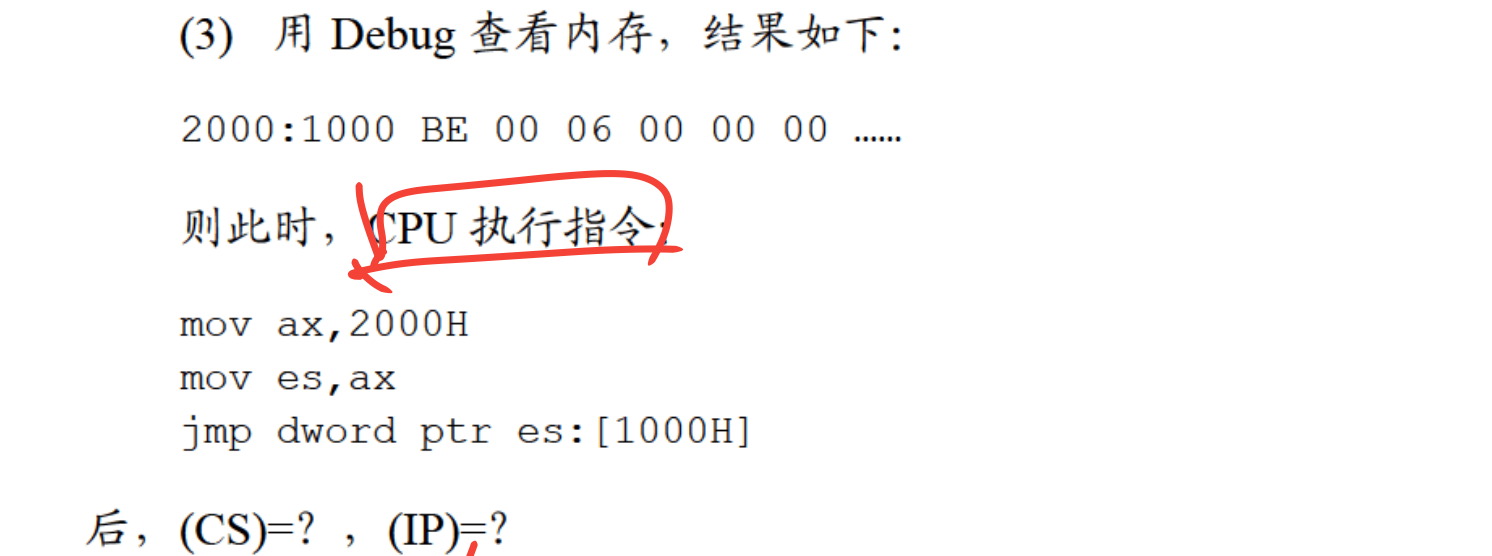

再来看最后一个练习

image-20230323163327455

显然执行过后(cs)=0006, (ip)=00BE

jcxz指令

为条件转移指令，所有的条件转移指令都是短转移。用位移表示。

与short s的执行过程一样，都是偏移一个8位的位移。

jcxz指令相当于：

1
if((cx)==0) jmp short 标号

来看一个例题：

利用jcxz指令，实现在内存2000H段中查找第一个值为0的字节。找到后，将它的偏移地址存储在dx中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
assume cs:code
code segment

	start:mov ax,2000h
	      mov ds,ax
	      mov bx,0
	    s:________
	      ________
	      ________
	      ________
	      jmp short s
     ok:mov dx,bx
        mov ax,4c00h
        int 21h
code ends
end start

看我如下示例（不一定正确，因为我并没有正确答案）

1
2
3
4
s:mov cl,[bx]
  mov ch,0
  jxcz ok#这里也就是只要cl便利【bx】找到0，那么直接跳转到ok标识符
  inc bx

loop指令

循环指令，所有的转移都为短转移。在对应的机器码中包含转移的位移，而不是目的地址。对IP的修改范围都为：-128～127

loop指令的功能相当于

1
2
(cx)--;
if((cx)!=0) jmp short 标号

来看如下程序：利用loop指令，实现在内存2000h中查找第一个值为0的字节，找到后，将它的偏移地址存储在dx中。(也就是换个指令玩玩)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
assume cs:code
code segment
	start:mov ax,2000h
	      mov ds,ax
	      mov bx,0
	    s:mov cl,[bx]
	      mov ch,0
	      _______
	      inc bx
	      loop s

	   ok:dec bx
	      mov dx,bx
	      mov ax,4c00h
	      int 21h
code ends
end start

这里我给出

1
jcxz ok#因为只要前面cl找到0，就可以利用jcxz直接跳出去，如果没找到0，也就不跳出去继续bx+1然后执行循环继续查找

根据位移进行转移的意义

我们总结一下根据位移进行转移的指令

1
2
3
4
jmp short 标号
jmp near ptr 标号
jcxz 标号
loop 标号

如果我们都不用位移而是用地址，标号的地址，那么就会对程序段在内存中的偏移地址有严格的限制！

编译器对转移位移超界的检测

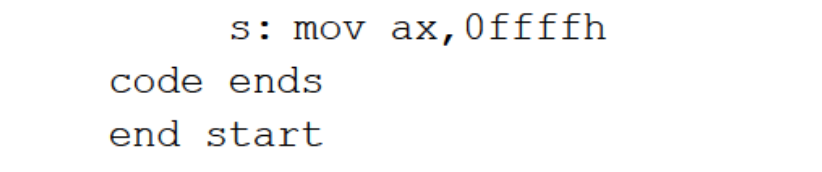

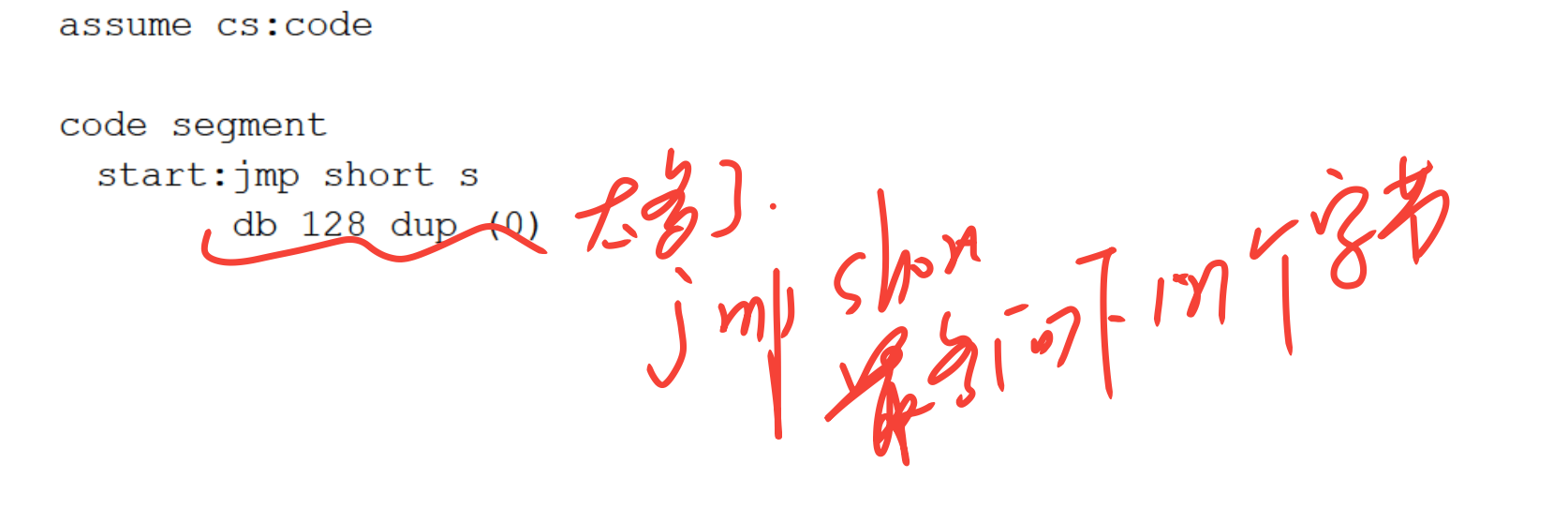

比如下面的跳转超过了IP可以跳转的界限，就会报错！

image-20230323190559996

image-20230323190606245

以为jmp short s的转移范围是-128-127所以最多向后移动127个字节！

实验：分析一个很难的程序！是否能成功返回

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
assume cs:codesg
codesg segment

        mov ax,4c00h
        int 21h
  start:mov ax,0//先ax置为0开始
      s:nop
        nop

        mov di,offset s//这里将s的ip赋值给di
        mov si,offset s2//这里将s2的ip赋值给si
        mov ax,cs:[si]//将s2的数据（指令）给ax
        mov cs:[di],ax//把s2的指令再由ax传输到s的指令，原来是nop，现在被写入为jmp short了，但是应该是跳转固定位移！

     s0:jmp short s//跳转到s开始执行，此时s被写入jmp指令，经计算正好跳转到mov ax,4c00h然后程序结束。

     s1:mov ax,0
        int 21h
        mov ax,0

     s2:jmp short s1//应该是EB 然后接位移，位移为s1所在的地址减去下一句话也就是nop所在的ip
        nop

codesg ends
end start
