我们先来看上一章的实验十

实验十 编写子程序

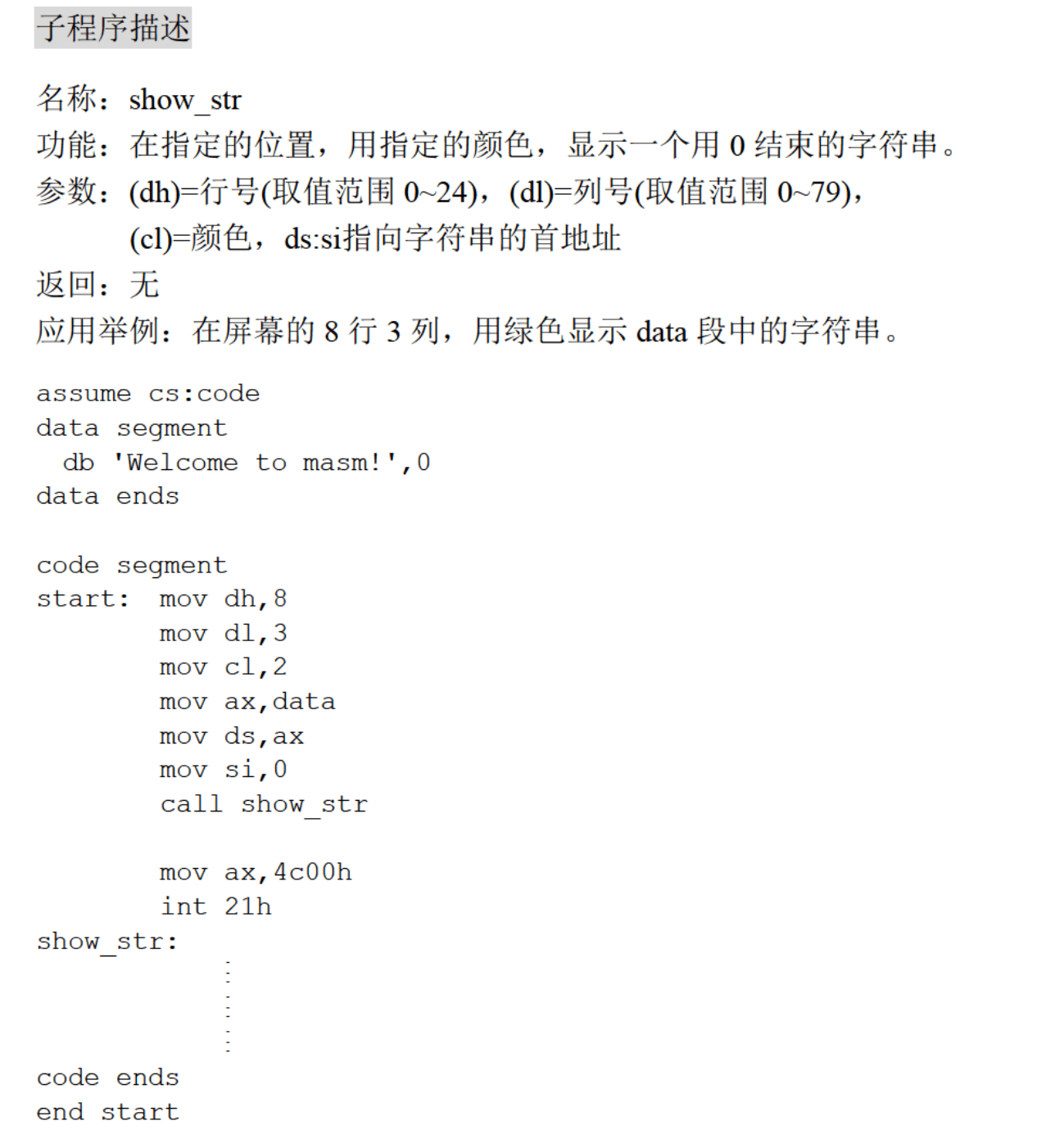

一.显示字符串

image-20230402110611568

也就是我们要自己编写子程序显示的部分！

代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
show_str:push cx
         push dx
         push si#先把这些跳出程序还要用的寄存器的值先入栈！

         mov ax,B800h#先找到每个字符对应的偏移地址！这是段地址
         mov es,ax#先把段地址放es存着，接下来还要算偏移地址
         mov ax,0
         mov al,160
         mul dh#因为是第八行，每一行160字节
         mov bx,ax#找到行偏移地址。
         mov ax,0//清零
         mov al,2
         mul dl
         add bx,ax#把行偏和列偏加起来。


         mov di,0
         mov al,cl#字符属性存到al
         mov ch,0
    show:mov cl,ds:[si]#把字符属性放到al之后，把字符放进cl
         jcxz ok
      #如果判断失败
         mov es:[bx+di+0],cl#在显示缓冲区显示字符
         mov es:[bx+di+1],al#显示字符的属性（颜色等等）
         add di,2
         inc si#向下一个字符了。
         jmp short show#循环。这样循环省了一个寄存器cx用来存字符。

      ok:pop si
         pop dx
         pop cx
         ret

code ends
end start

二.解决除法溢出的问题

复习div可以做除法

1
2
进行8位除法的时候，al存储结果的商，ah存储结果的余数。
进行16位除法的时候，ax存储结果的商，dx存储结果的余数。

但是如果结果的商大于al或者ax能存储的最大值，那么将如何？

比如下面的程序

1
2
3
mov bh,1
mov ax,1000
div bh

显然这是8位除法，商为1000，但是1000在al中放不下。

或者比如

1
2
3
4
mov ax,1000h
mov dx,1
mov bx,1
div bx

显然这是16位除法，但是商为11000h，在ax中也放不下。

上述错误都可以称除法溢出

我们采用divdw来解决

功能：进行不会产生溢出的除法运算，被除数为dword型，除数为word型，结果为dword型。

参数：(ax)=dword型数据的低16位。

(dx)=dword型数据的高16位。

(cx)=除数

返回结果：(dx)=结果的高16位，(ax)=结果的低16位

(cx)=余数。

应用举例：计算1000000/10(F4240h/0Ah)

1
2
3
4
mov ax,4240h
mov dx 000Fh
mov cx,000Ah
call divdw

结果(dx)=0001h,(ax)=86A0h,(cx)=0

我们给出构造divdw的基本公式：

1
2
3
4
5
6
7
8
X:被除数
N:除数
H:X高16位，范围[0,FFFF]
L:X低16位，范围[0,FFFF]
int():取商
rem():取余数
公式：X/N=int(H/N)*65536 + [rem(H/N)*65536 + L]/N + 最后的余数。
验证的话两边同时✖️N就显而易见了

这样转化为不会产生溢出的除法！

1
2
3
4
5
6
7
8
9
10
11
12
13
14
ax是被除数低位，结果低位
dx是被除数高位，结果高位
cx除数和结果存的余数
divdw:push ax
      mov ax,dx//高位先除,而默认用ax进行除法，所以把数放到ax
      mov dx,0000h//清零
      div cx//结果存到ax，余数在dx，相除的时候会自动作为高位。
      mov es,ax//把高位结果放到es

      pop ax//低位出来进行除法
      div cx//结果存到ax
      mov cx,dx//因为现在的余数在dx
      mov dx,es//高16位。
      ret返回了

我们尝试写一下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
divdw:
      push ax
      mov ax,dx
      mov dx,0000h
      div cx#得到高16位除法的结果，我们要把商放到最后高16位上去，注意，这里我们的余数就已经在dx处了，也就是已经在高位了，而且再进行除法的时候会自动作为被除数的高位。

      mov es,ax#先存起来

      pop ax#把低16位放出来作为被除数的低位也就是L
      div cx#再除法

      mov cx,dx#余数
      mov dx,es#最终的高16位
      ret回去。
code ends
end start

先来看标志寄存器。

第十一章 标志寄存器

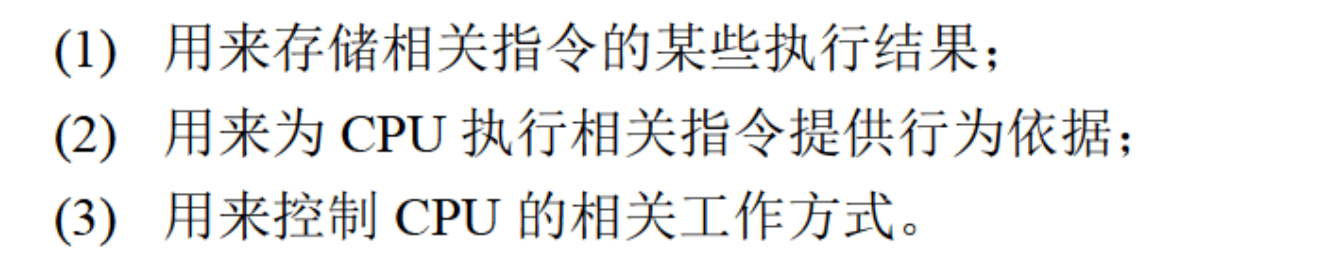

有一种特殊的寄存器，具有以下三种作用。

image-20230403190650942

简记为控制CPU相关工作方式。

本章标志寄存器简称flag是我们要学习的最后一个寄存器。

之前学习了13个

1
ax,bx,cx,dx,si,di,bp,IP,cs,ss,es,ds,sp

flag寄存器是按位起作用的，每一位都有专门的含义，记录特定的信息。

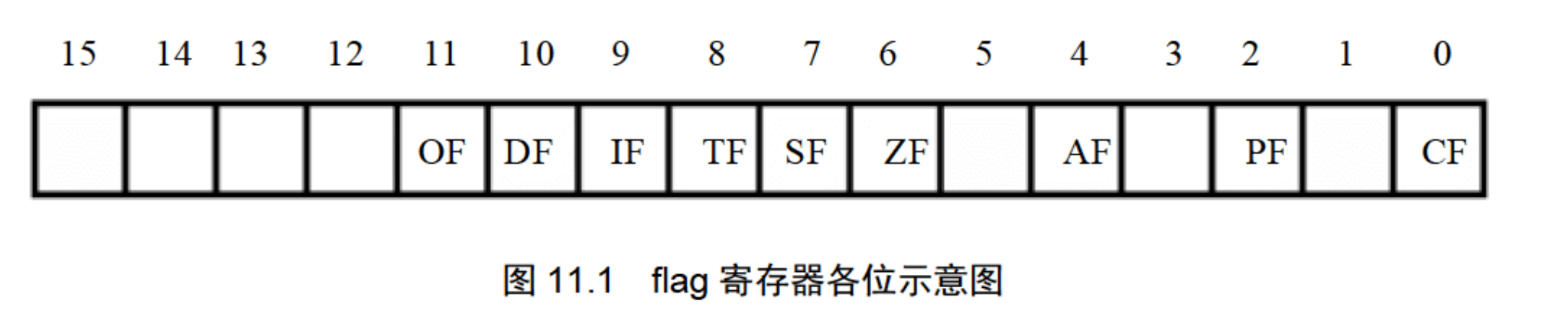

8086的flag寄存器结构如图所示

image-20230403192555522

这里的

1
0,2,4,6,7,8,9,10,11位都具有特殊的含义！

11.1 ZF标志（见0置1）

flag的6位是ZF，零标志位。它记录执行相关指令之后，其结果是否为0。如果结果位0，那么zf=1;如果结果不

为0，那么zf=0

比如：

1
2
mov ax,1
sub ax,1

执行后，结果为0，则zf=1

1
2
mov ax,2
sub ax,1

执行后结果不为0，zf=0

再看

1
2
mov ax,1
or ax,0

执行后结果不为0，则zf=0,表示“结果非0”

11.2 PF标志（见偶1置1）

这是奇偶标志位，它记录相关指令执行之后，其结果的所有bit位中1的个数是否为偶数，偶数的话pf=1,奇数的话pf=0.

比如：

1
2
mov al,1
add al,10

执行后，结果为00001011b,显然1有奇数个，则pf=0

或者

1
2
mov al,1
or al,2

执行后为00000011b，显然偶数个1，pf=1

11.3 SF标志(讲解了补码运算！见负置1)

符号标志位。它记录相关指令执行之后，其结果是否为负。如果结果为负，sf=1;结果为正，sf=0

计算机中通常用补码来表示有符号数据。计算机中的一个数据可以看成有符号数，也可以看成是无符号数。比如：

1
2
00000001B,可以看成无符号数1，或者有符号+1
10000001B,可以看成无符号数129，或者有符号数-127（数字是取反+1得到的，符号是一开始的1决定的）

对于同一个二进制数据，计算机可以将它当作无符号数来运算，也可以当作有符号数来运算。比如

1
2
mov al,10000001B
add al,1

结果，(al)=10000010B

当作无符号的话，add相当于计算129+1=130。当作有符号的话，相当于-127+1=-126。

SF标志就是CPU对有符号数运算结果的一种记录，记录数据的正负。在我们将数据当作有符号数来计算的时候，可以通过它来得知结果的正负。如果当作无符号sf就没有意义。

比如

1
2
mov al,10000001B
add al,1

当作有符号，执行后，结果为10000010B,即-126，结果为负，则sf=1。

下面看特殊情况：

1
2
mov al,10000001B有符号数-127
add al,01111111B有符号数127

执行后结果为0，按正数来算，sf直接为0。

11.4 CF标志（见进为1）

flag的第0位为CF。一般情况下，在进行无符号数运算的时候，它记录了运算结果的最高有效位向更高位进位的值，或从更高位的错位值

比如

1
2
3
4
5
mov al,98h
add al,al#因为al是8位，最高表示到256。加完这个结果已经是130h,进位给cf，也就是
cf=1，al=30h妙
如果再来一次
add al,al此时al=60h,cf=0因为此时没有进位。

现在举个例子看减法错位

1
2
3
mov al,97h
sub al,98h相当于97-98，借位相当于197h-98h=FFh,此时cf=1
sub al,al执行后相当于(al)=0,CF=0因为没有借位。

11.5 OF 标志（有符号数见溢为1）

我们看两个溢出的例子，也就是运算结果超出了机器所能表达的范围

1
2
mov al,98
add al,99

执行后将产生溢出,因为al = al + 99=98+99=197，而8位有符号数能表示-128～127。（看来寄存器默认存有符号数）

再来看

1
2
mov al,00F0h也就是有符号数-16的补码（因为11110000为负数，计算机计算时取补码为00010000也就是-16，符号由初始数决定）
add al,0088h;88h（10001000取补码为01111000为-120）显然是-120的补码，加在一起就是-136超出了-128所以结果将不正确。

flag的11位是OF，溢出标志位。一般情况下OF记录了有符号数运算结果是否发生溢出（这里我们也复习了负数计算时先取补码再计算）

溢出，OF=1，否则OF=0。

注意:CF对无符号数的进位！OF对有符号数的溢出！

（其实就是有符号数叫溢出，无符号数叫进位）

举例：

1
2
3
4
mov al,0F0h
add al,78h
显然执行之后无符号运算应该得168h，这里al=68h,cf=1。
按照有符号运算后16进制68h，不发生溢出！所以of=0

补充：计算机有符号运算，正数和负数的加法，就是正数和负数补码的异或运算！

11.6 adc指令

带进位加法指令。比如指令adc ax,bx实现的功能是(ax) = (ax) + (bx) + CF

例：

1
2
3
4
mov ax,2
mov bx,1
sub bx,ax
adc ax,1

显然bx-ax时存在进位所以cf = 1。最后执行adc ax,1时执行ax + 1 + cf = 4。

例：

1
2
3
mov al,98h
add al,al#这里加完应该是130h,所以al=30h,因为al最大8位，cf=1
adc al,3#此处执行时al = cf + 3 + al = 30h + 1 + 3 = 34h

其实这个指令是用来分解大寄存器加法的，因为ax等寄存器都是16位，16位的加法，如下：

1
2
3
4
0198h
0183h +
--------
031bh

我们可以通过adc来实现，如下：

1
2
add al,bl
adc ah,bh

显然我们在做完低位加法之后会产生进位cf=1，之后我们高位加法并且要加上进位。

我们来做一个更大的运算

1
2
3
4
1ef000h
201000h   +
------------
3f0000h

我们可以分成两步计算，两位两位做加法，每一步都加上前一步的进位即可！

1
2
3
4
mov ax,001eh
mov bx,f000h
add bx,1000h
adc ax,0020h

再来看

1
2
3
4
1ef0001000h
2010001ef0h   +
---------------
3f00001ef0h

首先加低16位，记录cf值；再加次高16位，加上cf值同时记录新的cf值；最后加最高16位，加上cf值。

1
2
3
4
5
6
mov ax,001eh
mov bx f000h
mov cx,1000h#提出问题，，要是位数再大寄存器不够用了怎么办
add cx,1ef0h
adc bx,1000h
adc ax,0020h

下面编写一个程序实现两个128位数相加。

128位显然需要8个字单元。由低地址到高地址单元依次存放128位数据由低到高的各个字。结果存储在第一个数的存储空间即可。

用ds:si指向第一个数的存储空间，ds:di指向第二个数的存储空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
add128:push ax
       push cx
       push si
       push di#先入栈，因为退出函数之后还可能用得到

       sub ax,ax#这是将cf设置为0的方式
       mov cx,8#循环8个字

     s:mov ax,ds:[si]#找到第一个字
       adc ax,ds:[di]#与第二个数的第一个字相加
       #初始cf=0,后面可就不一定了，所以用adc
       mov ds:[si],ax#$加完的结果依次存在第一个数的位置
       inc si#自增进行下一个字节的运算，所以说，这里是一个字一个字的进行运算。所以每次自增两个字节。
       inc si
       inc di
       inc di
       loop s

       pop di
       pop si
       pop cx
       pop ax
       ret

这里有个问题，自增语句inc si用了两次，可不可以直接用add si,2来代替？其实是可以的，只不过inc si只占一个字节，用两次才占两个字节。但是add si,2一次就三个字节，占空间很大。

11.7 sbb指令

带借位减法指令。指令sbb ax,bx实现的功能是(ax) = (ax) - (bx) - cf

比如计算

1
2
3
4
003e1000h
00202000h   -
-------------
001effffh#我没算错吧，我也不清楚哈哈

我们采用如下指令来做

1
2
3
4
mov bx,1000h
mov ax,003eh
sub bx,2000h
sbb ax,0020h

可以看到sub产生进位cf=1然后再用sbb将cf也算上。

11.8 cmp指令

比较指令，相当于减法，只是不保存结果。执行后对标志寄存器产生影响。

比如cmp ax,ax做ax-ax运算结果为0，但不在ax中保存，执行后，zf=1,pf=1,sf=0,cf=0,of=0。

因为zf是判断0的，见0置1，所以为1，其他同理，pf见偶置1确实为1,of见溢出置1，没有溢出所以为0。

比如下面指令

1
2
3
mov ax,8
mov bx,3
cmp ax,bx

执行后ax=8,但是结果5中有两个1所以pf=1，zf=1,因为非0，of见溢出置1，没有溢出所以of=0。

其实我们也可以通过看标志寄存器的值来看比较的结果！

比如

1
2
3
4
如果ax=bx显然ax-bx=0所以zf=1
如果ax不等bx显然ax-bx不等0，所以zf=0
如果ax<bx则ax-bx产生借位，所以cf=1
如果ax>bx则不产生借位并且结果不为0，所以cf=0而且zf=0

所以我们可以通过标志寄存器来看ax与bx的关系。

当然上面是指无符号运算，我们下面来看有符号运算。(减法用补码表示！负数也用补码表示！)

当ah<bh可能引起sf=1因为为负。

1
2
3
4
5
6
ah=1
bh=2
ah-bh=1-2=01h-02h=0ffh因为结果应该为-1也就是101有符号数,用补码表示了。
ah=0feh
bh=0ffh
ah-bh=0feh-offh=-1用补码表示也就是0ffh，或者算的时候用0feh的补码减去0ffh的补码也就是-2-(-1)结果为负sf=1。

不过sf=1并不能说明 操作对象1< 操作对象2

因为

1
2
3
4
5
6
ah=22h,bh=a0h,ah-bh=34-（-96）=82h是-126的补码
22h=00100010
a0h=10100000补码也就是01011111 + 1 = 01100000 = -96
82h=10000010是负数也就是-126
最后结果-126
所sf=1但是这里34显然>96!

得到相应结果的正负并不能说明运算所应该得到结果的正负。因为在运算过程中可能存在溢出。

比如

1
2
3
4
mov ah,22h
mov bh,a0h
sub ah,bh
结果sf=1，但是在数学上34-(-96)=130因为这个结果超出了127～-128这个范围！在ah中不能表示了！ah中的结果被cpu解释成了有符号数-126！

如果没有发生溢出，计算出的结果和数学上真正的结果应该一致了！

所以sf与其无关！

我们考查sf的同时也关注of，看是否存在溢出，即可知道cmp比较的结果了

1
2
3
4
1.sf=1而of=0也就是没有溢出！这是最好的情况，逻辑结果和计算结果相等！所以直接判断cmp即可。
2.sf=1,of=1有溢出计算结果和逻辑结果两个结果不相等,此时sf结果和cmp结果相反,也就是sf=1时ax>bx
3.sf=0而of=1显然就是ah<bh
4.sf=0并且of=0显然没进位，正常比较sf=0也就是ah>bh

11.9 检测比较结果的 条件转移指令

比如jcxz通过检测cx来修改ip。注：条件转移指令的转移位移范围[-128,127]

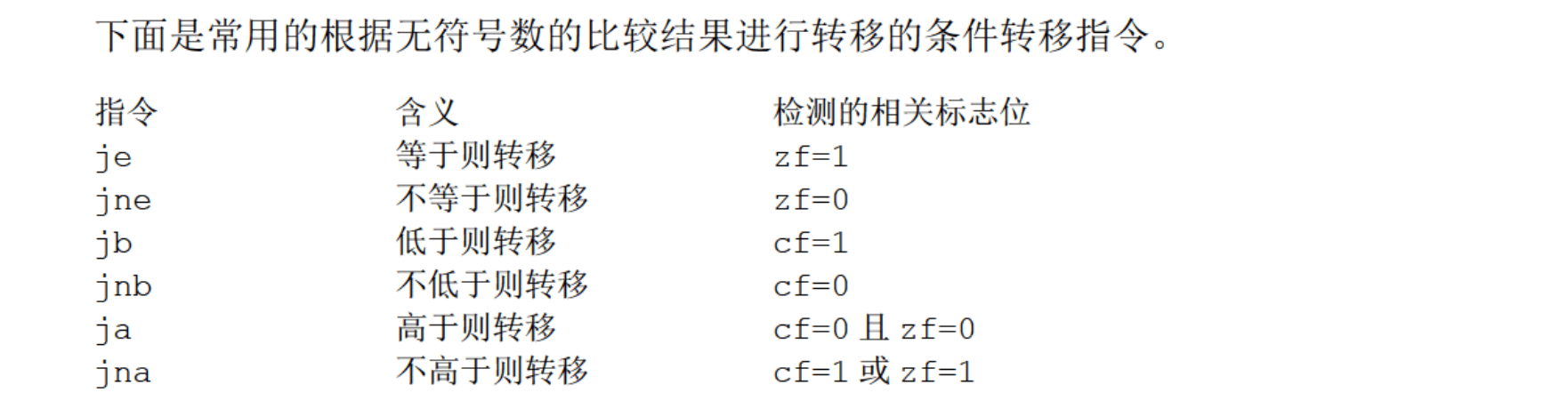

下面是一些根据无符号数比较结果进行转移的指令 和 根据有符号数的比较结果进行转移的条件转移指令。

image-20230427172031898

可以简记below,above等等。带n表示否定，not equal, not below, not above等。

并且检测 等于 只需要zf，检测大于或小于则需要cf。

实现如下功能：

如果ah=bh则ah = ah + ah，否则ah = ah + bh

1
2
3
4
5
6
cmp ah,bh
je s
add ah,bh
jmp short ok
s:add ah,ah
ok:..

这里也就是je去检测zf是否为1，如果为1代表ah=bh直接跳转到s执行。

这里注意，我们是否使用cmp指令要看需不需要，和je的执行无关，因为je只检测zf

1
2
3
4
5
mov ax,0
add ax,0
je s//检测上一步ax是否为0
inc ax
s:inc ax

因为执行add ax,0使得zf=1所以je直接执行跳转到s。

剩下的其他指令执行原理也类似。

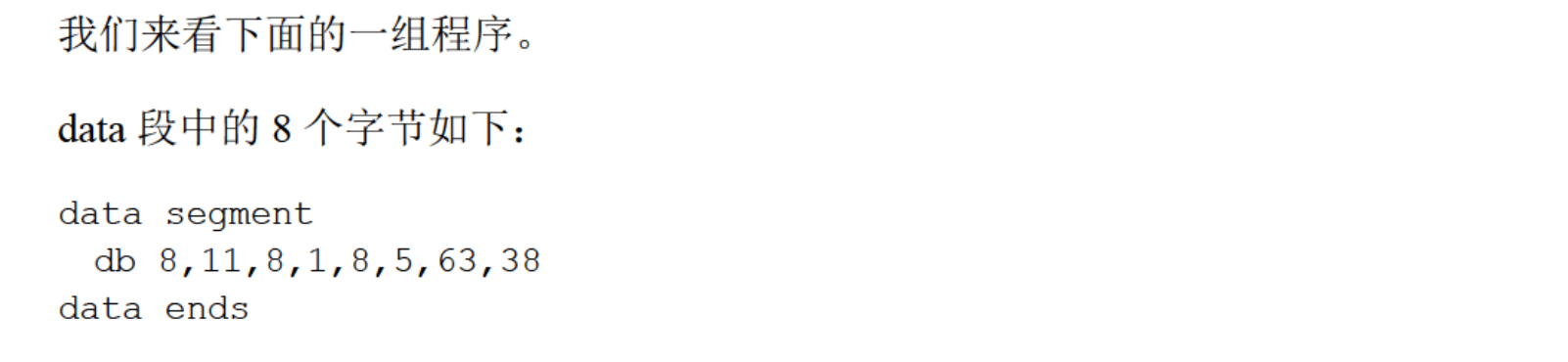

下面来做题：

image-20230427173724776

image-20230427173730964

image-20230427173751488

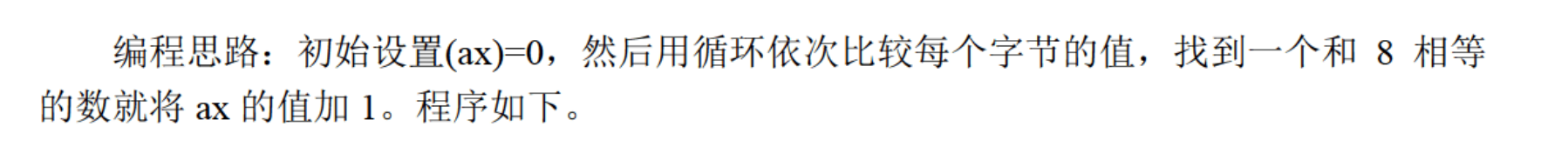

采用比较的方式！

1
2
3
4
5
6
7
8
9
10
11
mov ax,data
mov ds,ax
mov bx,0
mov ax,0
mov cx,8#循环八次因为有8个字节。每个字节都和8比较一下
s:cmp byte ptr [bx],8#每个字节都和8比较
  jne next#如果不相等，也就是zf=0就跳转到next继续循环
  inc ax#如果相等就不跳转，ax+1计数一次。

next:inc bx
     loop s

或者也可以这样

1
2
3
4
5
6
7
8
9
10
11
12
mov ax,data
mov ds,ax
mov bx,0#ds:bx指向第一个字节
mov ax,0#初始化计数器
mov cx,8
s:cmp byte ptr [bx],8#和8进行比较
  je ok#相等就跳转到计数程序
  jmp short next

ok:inc ax
next:inc bx
     loop s

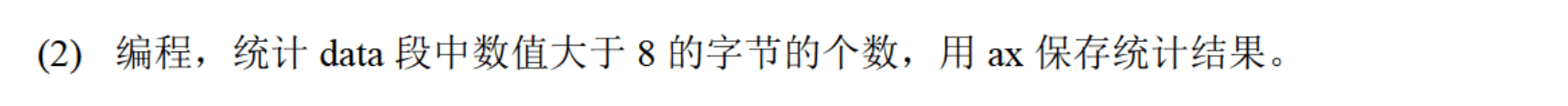

image-20230427174243454

和上面类似，我们来编程一下

1
2
3
4
5
6
7
8
9
10
11
12
mov ax,data
mov ds,ax
mov bx,0
mov ax,0
#计数器清零
mov cx,8
s:cmp byte ptr [bx]:8
  jna next如果不大于就跳转到next
  inc ax#如果大于8就计数

next:inc bx
     loop s

或者也用ok的语句，判断大于就跳转到ok

1
2
3
4
5
6
7
8
9
10
11
12
13
mov ax,data
mov ds,ax
mov bx,0
mov ax,0
//都清零
mov cx,8//8次循环
s:cmp byte ptr [bx]:8
  ja ok如果大于就到ok
  jmp short next如果不大于就到next
next:inc bx
     loop s

ok:inc ax

11.10 DF标志和串传送指令

df=0，每次操作后si,di递减。

df=1，每次操作后di,si递增。

下面看一个串传送指令

1
2
3
4
5
6
7
#movsb
#功能：
1.((es)*16 + (di)) = ((ds)*16 + (si))
2.如果df = 0,(si) = (si) + 1
            (di) = (di) + 1
  如果df = 1,(si) = (si) - 1
            (di) = (di) - 1

用汇编语言描述如下

1
2
3
4
5
6
7
8
mov es:[di], byte ptr ds:[si]//注意实际8086并不支持这个指令，这只是一个描述
如果df = 0:
inc si
inc di

如果df = 1:
dec si
dec di//自减命令

也就是传送一个字节到es:[di]，当然也可以传送一个字。然后根据寄存器df的值将si和di自增或者自减2。

1
mov es:[di], word ptr ds:[si]

记作movsw。

一般来说movsb和movsw都和rep配合使用，格式如下：

1
2
3
4
5
rep movsb
原理就是
s:movsb
  loop s
所以rep就是根据cx的值，重复执行后面的串传送指令。最终实现cx个字节或者字(rep movsw)的传送。

因为df决定着为i和di的增还是减，这也叫df是决定方向的。而cpu中对df进行设置的指令如下

1
2
cld: df = 0
std: df = 1

来看一个例子

(1)用串传送指令，将data段中第一个字符串复制到其后面的空间中。

1
2
3
4
data segment
	db 'Welcome to masm!'
	db 16 dup (0)
data ends

我们知道串传送指令默认的方向为：

1
2
3
4
传送的起始位置ds:[si]
目的位置es:[di]
传送长度cx
传送方向df

在本题中参数如下：

1
2
3
4
原始位置 data:0
目的位置data:0010//也就是第二行
传送长度16
传送方向df这里是依次正向传送应该为递增合适

所以可以编写程序如下：

1
2
3
4
5
6
7
8
9
mov ax,data
mov ds,ax
mov si,0//指向第一行
mov es,ax
mov di,16//这样es:[di]就指向第二行
mov cx,16
//循环16次，传送16次
cld//传送方向为正向
rep movsb//每次传送一个字节。

(2)用串传送指令，将F000H段中最后16个字符（显然最后一个字符也就是F000:FFFF）复制到data段中。

1
2
3
data segment
	db 16 dup(0)
data ends

这里我们可以使用逆向传送

1
2
3
4
原始位置：F000:FFFF
目的位置：data:000F
传送长度：16
传送方向：逆向传送，si,di每次递减1。df = 1

程序可以如下：

1
2
3
4
5
6
7
8
9
mov ax,f000h
mov ds,ax//确定原始数据位置
mov si,ffffh//确定到最后一个字符
mov ax,data
mov es,ax//确定目标位置
mov di,000F
mov cx,16//共传送16个字符
std//方向逆向
rep movsb

11.11 pushf 和popf

pushf是将标志寄存器的值压入栈中，而popf是从栈中弹出数据，送入标志寄存器中。

也就是为简介访问标志寄存器提供了一种方法。

一道例题,执行之后(ax)=?

1
2
3
4
5
6
7
8
9
mov ax,0
push ax
popf//弹出0送入标志寄存器，此时flag全0
mov ax,fff0h
add ax,0010h//此时变成0000，cf=1,zf=1,pf=0
pushf//将flag压入栈中。
pop ax//出栈到ax，
and al,11000101b
and ah,00001000b

回忆标志寄存器图

image-20230403192555522

所以这里flag = 0041h出栈到ax。

然后进行与运算两次即可。

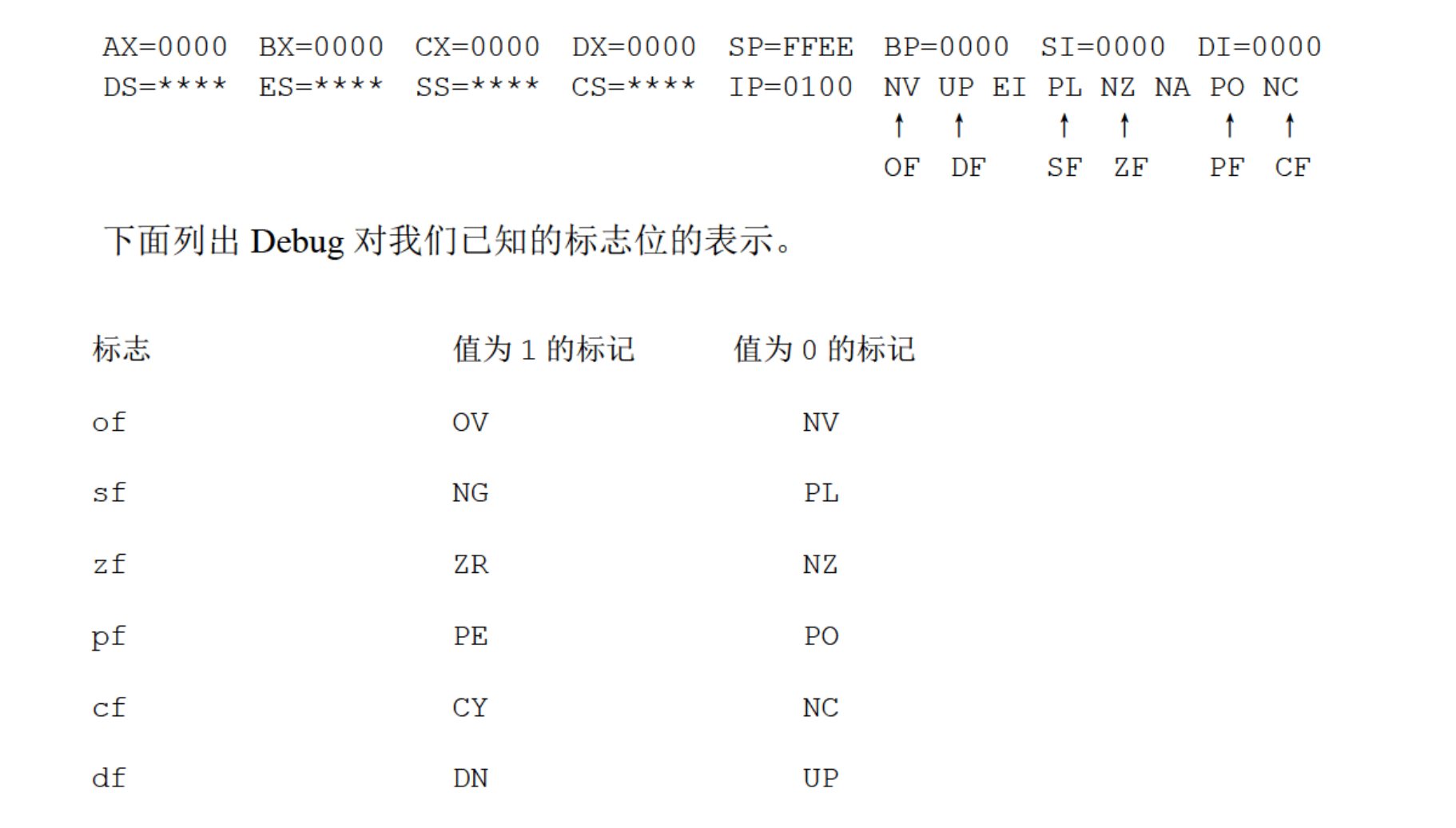

11.12 标志寄存器在debug中表示

image-20231203192927171

如图所示，有对应的表示。

下面看之前的一个题目

编写程序，统计F000:0处32个字节中，大小在[32,128]的数据的个数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
mov ax,0f00h
mov ds,ax

mov bx,0
mov dx,0
mov cx,32
//遍历32个字符
s: mov al,[bx]//每次取出一个字节
   cmp al,32//如果小于32
   jb s0
   cmp al,128//如果大于128
   ja s0
   inc dx
s0: inc bx
    loop s也就是不符合条件，继续判断下一个字符

编写程序，统计32个字节在区间在(32,128)也就是开区间的字节的个数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
mov ax,0f00h
mov ds,ax

mov bx,0
mov dx,0
mov cx,32

s:mov al,[bx]
  cmp al,32
  //如果小于等于，也就是不大于
  jna s0
  cmp al,128//如果大于等于，也就是不小于
  jnb s0
  inc dx

s0:inc bx
   loop s

本章最后的实验十一单独找时间写一篇。
