第八章 数据处理的两个基本问题

我们用描述性的符号reg表示寄存器，用sreg表示段寄存器。

1
2
3
reg: ax,bx,cx,dx,ah,al,bh,bl,ch,cl,dh,dl,sp,bp,si,di

sreg:ds,ss,cs,es

bx,si,di,bp

只有这4个寄存器可以用在[]中进行内存单元寻址。比如

1
mov ax,[bx+si]

在[]中这4种寄存器可以单个出现，如果组合出现，只能出现4种组合，即

1
[bx+si],[bx+di],[bp+si],[bp+di]其他都是错误的。

如果[]中使用bp但是指令中没有给出段地址，则段地址默认在ss中。

比如：

1
mov ax,[bp]含义：(ax) = ((ss)*16+(bp))

机器指令处理的数据在什么地方

大部分机器指令都是进行数据处理的指令，分为三类：读取，写入，运算。

机器指令并不关心数据的值，而是关心指令执行前一刻，将要处理的数据所在的位置。

一般所处理的数据出现在3个地方：CPU内部，内存，端口。

举例：

1
2
3
mov bx,[0]   内存，ds:0单元
mov bx,ax.   CPU内部，ax寄存器
mov bx,1.    CPU内部，指令缓冲器

汇编语言中数据位置的表达

1.立即数(idata)

这是直接包含在机器指令中的数据（执行前在CPU的指令缓冲器中）

例：

1
2
3
4
mov ax,1
add bx,2000h
or  bx,0001000b
mov al,'a'

2.寄存器

给出相应寄存器名。

1
mov ax,bx

3.段地址(SA)和偏移地址(EA)

指令要处理的数据在内存中，在汇编指令中可用[X]的格式给出EA,SA在某个段寄存器中（段寄存器可能为默认）

1
mov ax,[bx+8]#带有bx的段地址默认在ds中
1
mov ax [bp+si]#带有bp的段地址默认在ss中

也可以显性给出段寄存器地址比如

1
mov ax,ds:[bp]

寻址方式

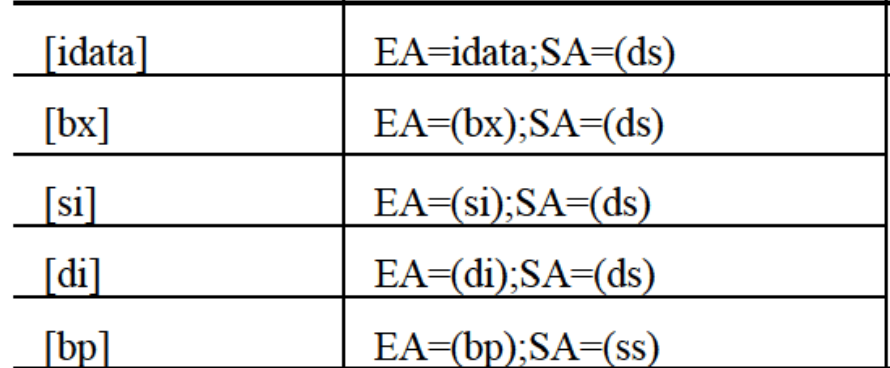

image-20230310153340212

由此图可以看出只有寄存器bp对应的段寄存器为ss，其他都是ds。后面四个都是寄存器间接寻址，因为段寄存器都默认了，偏移地址为bx,si等寄存器内部的值。

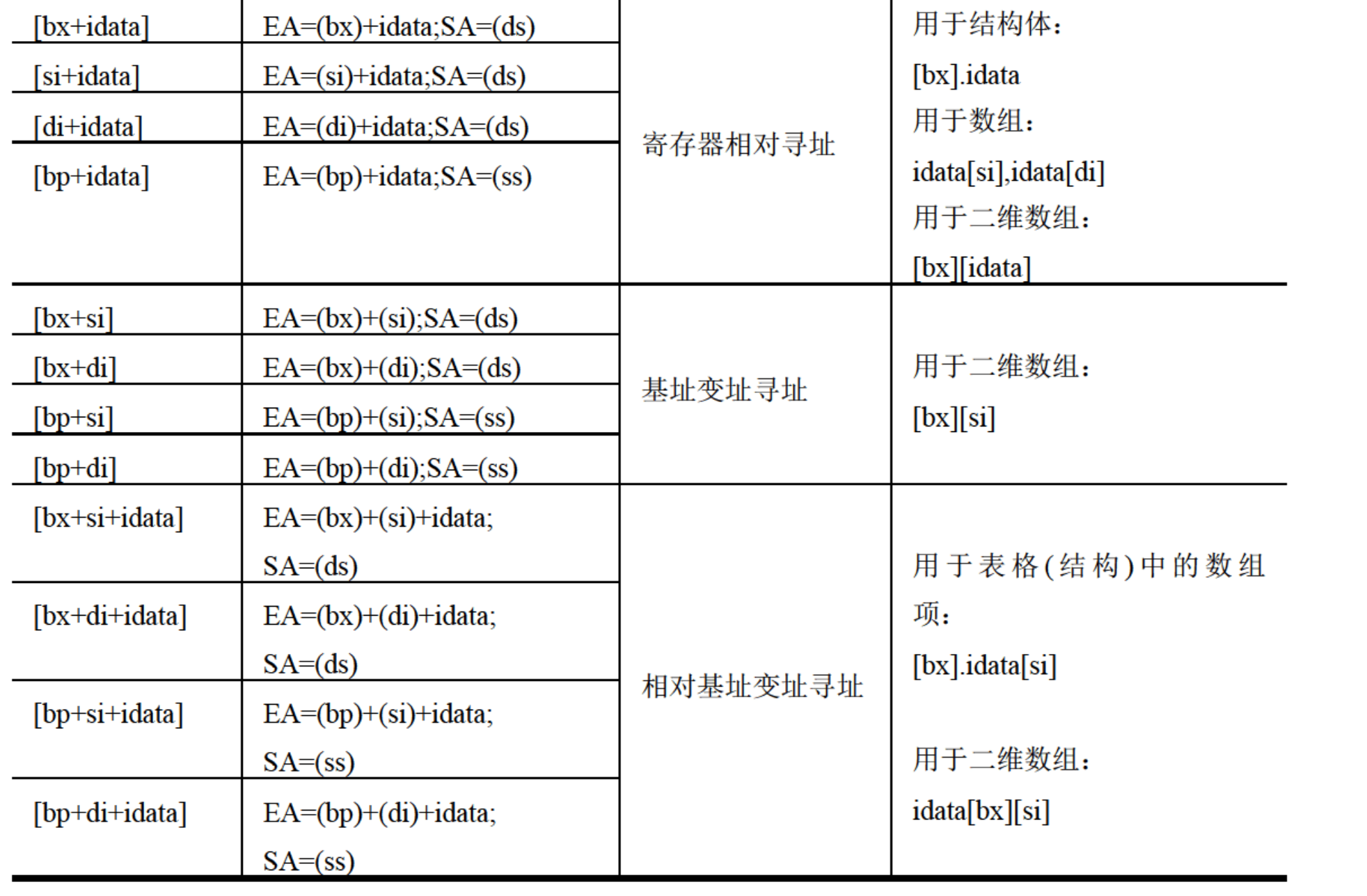

下面是各种我们讲过的寻址方式的总结：

image-20230310153648434

指令要处理的数据有多长

我们要知道指令进行的是字操作还是字节操作。

1.可以看寄存器名指明处理的数据尺寸

1
2
3
4
5
mov ax,1
mov bx,ds:[0]
mov ds,ax
mov ds:[0],ax
add ax 1000

显然这是字操作。一次动了两个字节。

然而下面就是字节操作了：

1
2
3
4
mov al,1
mov al,bl
mov al,ds:[0]
mov ds:[0],al

2.没有寄存器名存在的情况，用操作符X ptr指明内存单元的长度这个X可以是字或字节

比如

1
2
3
4
5
mov word ptr ds:[0],1
inv word ptr [bx]
inv word ptr ds:[0]
add word ptr [bx],2
#显然这里就是用word ptr来指明指令对字单元进行操作

再来看

1
2
3
mov byte ptr ds:[0],1
inc byte ptr [bx]
#这显然就是用byte ptr指明指令访问一个内存单元为字节单元。

没有寄存器参与的内存单元访问指令中，用word ptr或者byte ptr指明所要访问的内存单元的长度是很有必要的。

我们举个例子吧：

对于

image-20230310155741757

1
2
3
mov ax,2000h
mov ds,ax
mov byte ptr [1000h],1

显然变换之后内存中数据为

image-20230310155811791

只变了一个字节，然而我们知道，如果不指明只变了一个字节的话，会一下变一个字。

也就是代码

1
2
3
mov ax,2000h
mov ds,ax
mov word ptr [1000h],1

显然这样就会变为

image-20230310155920028

注：push [1000h]就不用指明字或字节，因为push只能进行字操作！

寻址方式的综合应用

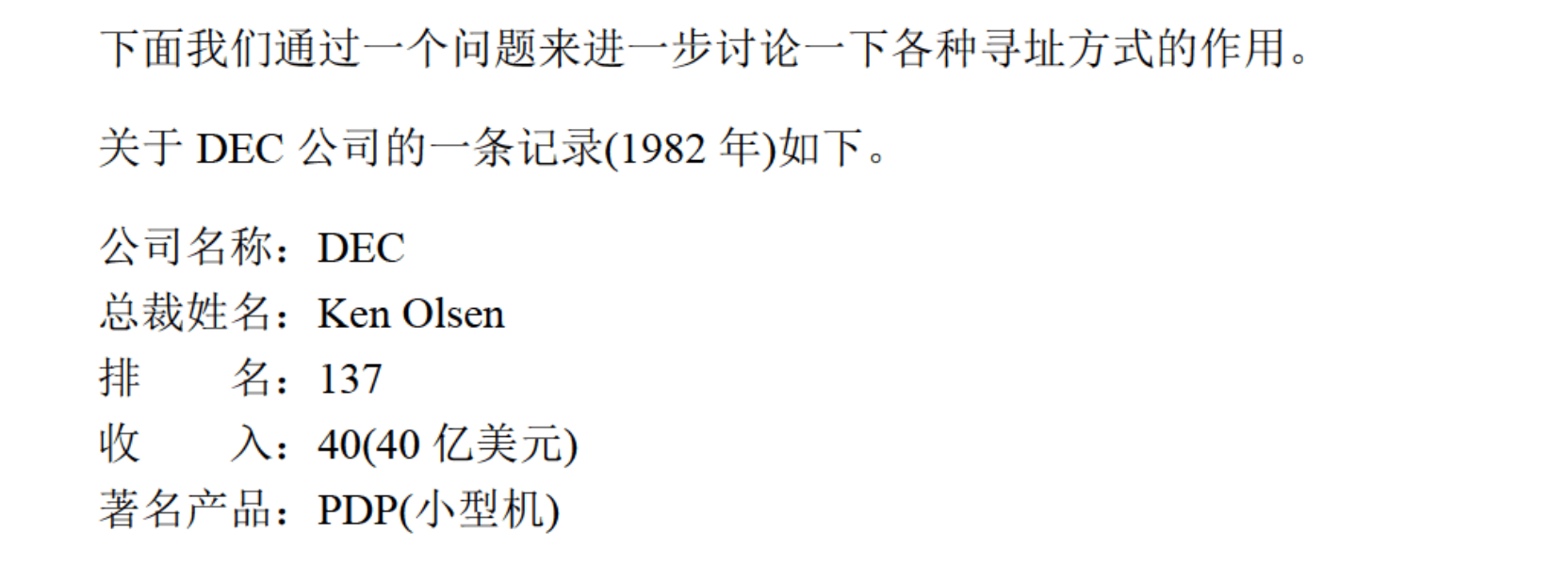

来看一个实际问题：

image-20230310161007023

这些数据在下图中这样存放

image-20230310161033578

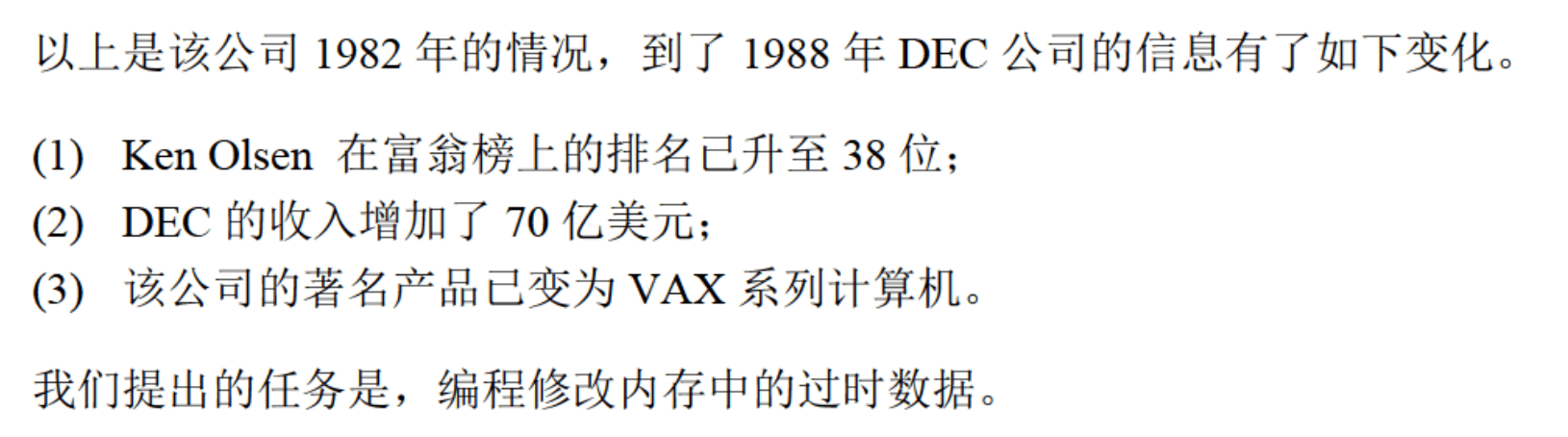

image-20230310161240367

所以我们要修改排名字段，收入字段和产品字段的第一，第二和第三个字符。

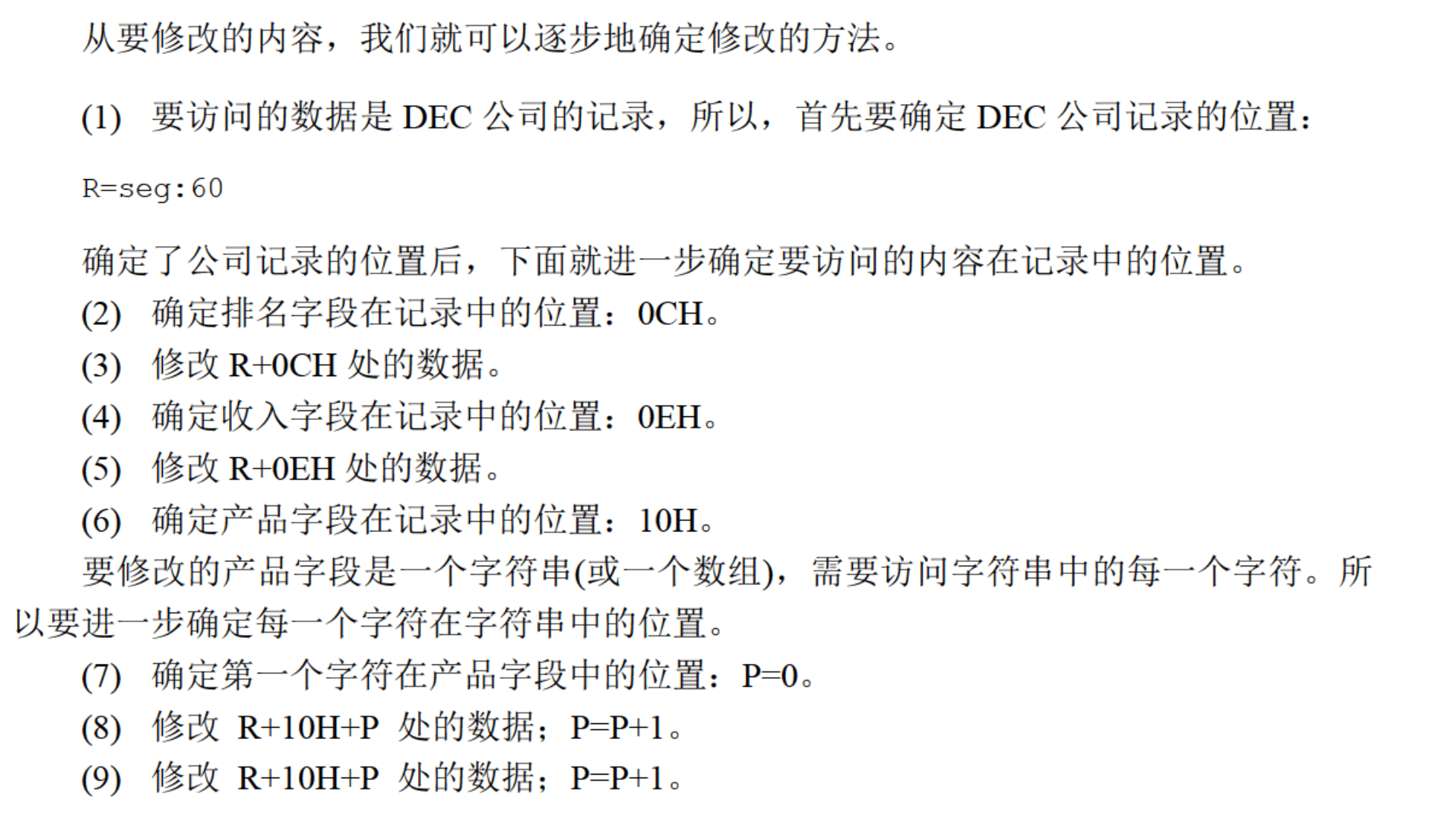

如下是具体的步骤！

image-20230310162041887

我打出程序的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
mov ax,seg
mov ds,ax
mov bx,60h
#确定记录地址，ds:bx

mov word ptr [bx+0ch],38#排名字段改为38
add word ptr [bx+0eh],70#收入字段增加70，显然

mov si,0#用来定位字符
mov byte ptr [bx+10h+si],'V'
inc si#自增一下找下一个字符
mov byte ptr [bx+10h+si],'A'
inc si
mov byte ptr [bx+10h+si],'X'#显然替换掉了所有的字符

下面给出一个C语言示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
struct company{
	char cn[3];
	char nn[9];#总裁姓名
	int pm;#排名
	int sr;#收入
	char cp[3]#著名产品
};
struct company dec={"DEC","Ken Olsen",137,40,"PDP"};#定义了一个结构体变量存储数据，内存中将会存有一条公司的记录
main()
{
  int i;
  dec.pm=38;
  dec.sr=dec.sr+70;
  i = 0;
  dec.cp[i]='V';
  i++;
  dec.cp[i]='A';
  i++;
  dec.cp[i]='X';
  return 0;
}

下面按照C语言风格用汇编去改一下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
mov ax,seg
mov ds,ax
mov bx,60h#记录首址送bx
mov word ptr [bx].0ch,38#排名字段改为38
#对应的C语言是dec.pm=38;
add word ptr [bx].0eh,70#收入字段➕70
#对应C语言是dec.sr=dec.sr+70;

mov si,0
mov byte ptr [bx].10h[si],'V'
#对应C语言是dec.cp[i]='V'
inc si
mov byte ptr [bx].10h[si],'A'
#dec.cp[i]='A'
inc si
mov byte ptr [bx].10h[si],'X'

我们可以看出数组中找到每个元素可以写成

1
[bx].idata[si]

div指令

除法指令

1.除数有8和16两种，在一个reg或者内存单元中。

2.被除数默认在AX或DX和AX中，如果除数为8位，被除数则为16位，默认在AX中存放；如果除数为16位，被除数则为32位，在DX和AX中存放，DX存放高16位，AX存放低16位。（不太好记）

3.结果：如果除数为8位，则AL存储商，AH存储余数；如果除数为16位，则AX存储商，DX存储余数。

我总结了一下上述的特点，方便记忆：小的就只存AX，大的就存AX和DX但是先AX后DX，比如被除数则为32位，在DX和AX中存放，DX存放高16位，AX存放低16位。

1
2
div byte ptr ds:[0]#存放除数，只需要指明除数即可，因为被除数与商都在AX中,这里除数为8位，所以都是AX
含义：(al) = (ax)/((ds)*16+0)的商

下面看除数是16位的

1
2
3
div word ptr es:[0]#显然这里除数是16位的，被除数32位高放DX
含义：(ax)=[(dx)*10000h+(ax)]/((es)*16+0)的商
     (dx)=..............................的余数

下面来练习一个题目：

编程，利用除法指令计算100001/100

首先被除数100001>65535=2^16不能用ax单独存放，所以除数为16位（被除数大于16位了）

除数100<255可以放在8位寄存器中，但是这里要用16位寄存器存放除数100。

代码如下：

1
2
3
4
mov dx,1
mov ax,86A1h#也就是100001的16进制186A1h取后4个数对应二进制的8位。(dx)*10000h+(ax)=100001
mov bx,100
div bx#除数指明，bx为16位寄存器

可以自行执行。

再来练习一道利用除法计算1001/100

1
显然1001是16位以内，100是8位以内，所以被除数和除数分别为16位和8位。很正规

程序如下：

1
2
3
mov ax,1001
mov bl,100
div bl

伪指令

我们用db和dw来定义字节型数据和字型数据。dd是用来定义dword(double word，双字)数据的。

比如：

1
2
3
4
5
data segment
	db 1
	dw 1
	dd 1
data ends

显然定义了3个数据

第一个数据为01h,在data:0处，占一个字节。

第二个数据为0001h，在data:1处，占一个字。

第三个数据为00000001h，在data:3处，占2个字。

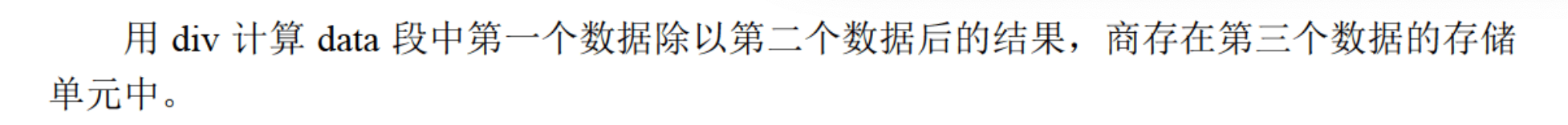

image-20230310190508678

1
2
3
4
5
data segment
	dd 100001#被除数，显然为32位
	dw 100#除数，显然位8位，但要在16位寄存器中存放。取决于被除数。
	dw 0
data ends

解决代码如下：

1
2
3
4
5
6
mov ax,data
mov ds,ax
mov ax,ds:[0]#ds:0字单元中的低16位存储在ax中
mov dx,ds:[2]#高16位放在dx中
div word ptr ds:[4]#用ds:ax中的32位数据除以ds:4字单元中的数据(除数放在16位寄存器中)
mov ds:[6],ax#将商存储在ds:6字单元中，因为默认商就在ax中。

dup

这是一个操作符，同db,dw,dd一样，与db,dw,dd等伪指令配合使用进行数据的重复。比如

1
db 3 dup (0)

相当于

1
db 0,0,0定义了三个字节，他们的值都是0！
1
db 3 dup (0,1,2)#即三个0，1，2

定义了9个字节，它们是0，1，2，0，1，2，0，1，2相当于

1
db 0,1,2,0,1,2,0,1,2

再来一个

1
db 3 dup ('abc','ABC')

一般用来定义长栈段

比如

1
2
3
stack segment
	db 200 dup (0)
stack ends
